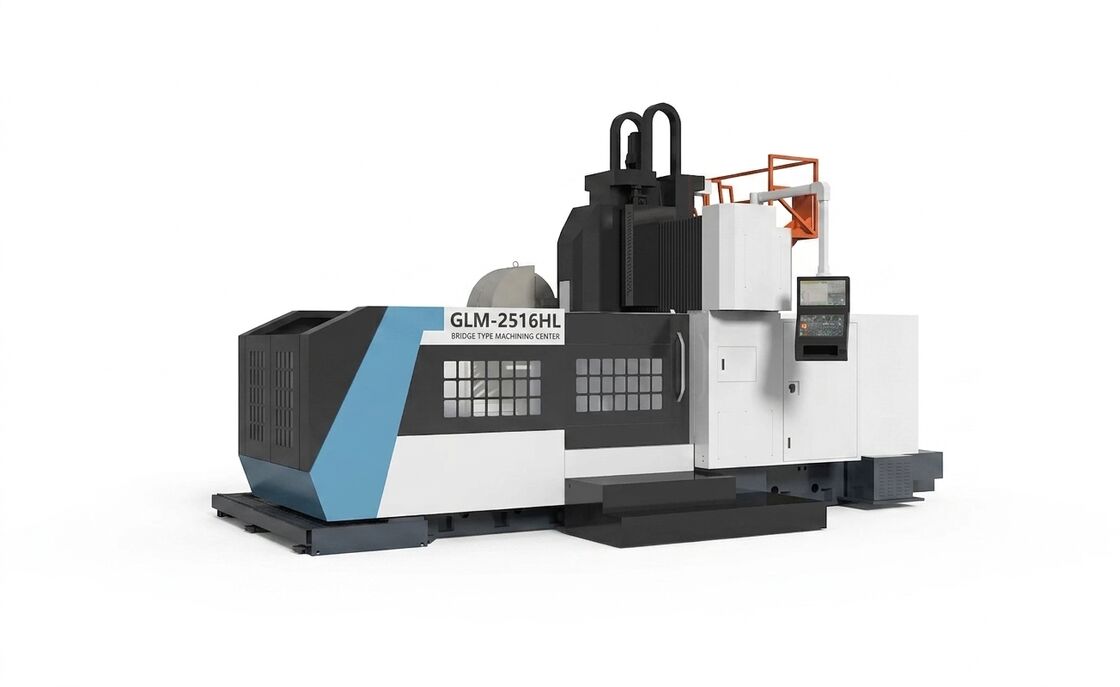

GLM-2516HL গ্যান্ট্রি মেশিনিং সেন্টার ভি-টাইপ বেস ডিজাইন উচ্চতর অনমনীয়তা এবং ভাল শক প্রতিরোধের উচ্চ কর্মক্ষমতা
| Place of Origin | China |
| পরিচিতিমুলক নাম | Guss |
| সাক্ষ্যদান | CE |
| Model Number | GLM-2516HL |
ভি-টাইপ বেস গ্যান্ট্রি মেশিনিং সেন্টার
,উচ্চ অনমনীয়তা মেশিনিং কেন্দ্র GLM-2516HL
,শক প্রতিরোধী গ্যান্ট্রি মেশিনিং কেন্দ্র
GLM-2516HL গ্যান্ট্রি মেশিনিং সেন্টার
- ক্লাসিক গ্যান্ট্রি ব্রিজ কাঠামো, স্থিতিশীল এবং টেকসই
- তিনটি অক্ষ রোলার গাইডওয়ে গ্রহণ করে, উচ্চ নির্ভুলতা, কম পরিধান এবং কম রক্ষণাবেক্ষণ খরচ
- ভি-টাইপ বেস ডিজাইন, উচ্চতর অনমনীয়তা এবং উন্নত শক প্রতিরোধ ক্ষমতা
- জেড-অক্ষ চার-গাইড-রেল ডিজাইন, শক্তিশালী সহনশীলতা
| আইটেম | ইউনিট | GLM-2516HL | |
|---|---|---|---|
| সিস্টেম | সিএনসি সিস্টেম | - | FANUC |
| র্যাপিড ট্র্যাভার্স স্পিড | মিমি/মিনিট | 12000/12000/12000 | |
| কাটিং ফিড স্পিড | মিমি/মিনিট | 1-8000 | |
| 3-অক্ষ রেট করা পাওয়ার | কিলোওয়াট | 3.0/3.0/3.0 [দ্রষ্টব্য 2460] | |
| 3-অক্ষ রেট করা টর্ক | এন.এম | 36.0/36.0/36.0 [দ্রষ্টব্য 2460] | |
| ওয়ার্কটেবিল | টি-স্লট সাইজ | - | 9-22-150 |
| ওয়ার্কটেবিল সাইজ | মিমি | 2500×1400 | |
| দরজার প্রস্থ | মিমি | 1650 | |
| সর্বোচ্চ ওয়ার্কটেবিল লোড | কেজি | 5500 | |
| স্ট্রোক | 3-অক্ষ স্ট্রোক | মিমি | 2500×1600×800 |
| স্পিন্ডল নোজ থেকে ওয়ার্কটেবিল সারফেসের দূরত্ব | মিমি | 150-950 | |
| স্পিন্ডল | স্পিন্ডল পাওয়ার | কিলোওয়াট | 15-18.5 (প্রশস্ত পরিসীমা) |
| সর্বোচ্চ স্পিন্ডল গতি | আরপিএম | 6000 (বেল্ট)/8000 (বেল্ট)/10000 (ডাইরেক্ট ড্রাইভ) | |
| স্পিন্ডল টেপার | - | BT50 [দ্রষ্টব্য 2461] | |
| ট্রান্সমিশন | স্ক্রু ব্যাস/পিচ | মিমি | Φ63D10/Φ50D10/Φ50D10 |
| লিনিয়ার রেল ব্র্যান্ড/টাইপ/প্রস্থ | - | PMI রোলার 55মিমি/55মিমি/45মিমি [দ্রষ্টব্য 2462 2463 2464] | |
| গাইড রেল কিউটি/স্লাইডার কিউটি | পিসি | 2-10/2-5/4-10 | |
| টুল ম্যাগাজিন | টুল ম্যাগাজিন ধারণক্ষমতা | পিসি | 24 [দ্রষ্টব্য 2465] |
| পুল স্টাড অ্যাঙ্গেল | ° | 45° | |
| সর্বোচ্চ টুলের ব্যাস | মিমি | Φ110 (সম্পূর্ণ লোড)/Φ210 (খালি সংলগ্ন টুল) | |
| সর্বোচ্চ টুলের দৈর্ঘ্য/ওজন | মিমি/কেজি | 350/15 | |
| টুল পরিবর্তন সময় | সেকেন্ড | 2.2 | |
| আংশিক কনফিগারেশন | স্বয়ংক্রিয় চিপ অপসারণ | - | রিয়ার ফ্লাশ |
| স্বয়ংক্রিয় লুব্রিকেশন সিস্টেম | - | থিন অয়েল লুব্রিকেশন | |
| ইলেকট্রিক্যাল ক্যাবিনেট হিট ডিসিপেশন | - | হিট এক্সচেঞ্জার | |
| নির্ভুলতা | পজিশনিং নির্ভুলতা (300মিমি) | মিমি | 0.008/0.008/0.010 |
| রিপিট পজিশনিং নির্ভুলতা (300মিমি) | মিমি | 0.006/0.006/0.008 | |
| অন্যান্য | এয়ার সাপ্লাই ফ্লো/প্রেসার | - | ফ্লো 150(লি/মিনিট) / প্রেসার 6(বার) |
| মোট পাওয়ার | কিলোওয়াট | 30 | |
| মেশিনের ওজন | কেজি | 24000 | |
| মেশিনের সামগ্রিক মাত্রা (দৈর্ঘ্য×প্রস্থ×উচ্চতা) | মিমি | 6300×3200×3500 | |
অপারেটিং হ্যান্ডহুইল, ডাবল স্ক্রু + চেইন-টাইপ চিপ রিমুভাল, স্পিন্ডল অয়েল কুলার, ওয়াটার গান, এয়ার গান, স্পিন্ডল এয়ার কার্টেন, স্পিন্ডল রিং স্প্রে, সেন্ট্রালাইজড লুব্রিকেশন, এয়ার সোর্স ট্রিটমেন্ট, অয়েল-ওয়াটার সেপারেশন, হিট এক্সচেঞ্জার, নাইফ লাইব্রেরি ব্যালেন্স
মিতসুবিশি/নিউ জেনারেশন সিস্টেম, হলো স্ক্রু, ইলেকট্রিক্যাল ক্যাবিনেট এয়ার কন্ডিশনিং, 4-অক্ষ/5-অক্ষ, কলাম উচ্চতা বৃদ্ধি, ফুল গিয়ার স্পিন্ডল, ম্যানুয়াল/অটোমেটিক সাইড মিলিং হেড, সাইড মিলিং হেড লাইব্রেরি, ইন্টারনাল টুল কুলিং, টুলিং, ফিক্সচার
※ প্রযুক্তিগত উন্নয়নের সাথে পণ্যের চেহারা এবং কনফিগারেশন উন্নত করা হবে (তবে বর্তমান প্রযুক্তিগত প্রয়োজনীয়তার চেয়ে কম হবে না), এবং কোনও পৃথক বিজ্ঞপ্তি দেওয়া হবে না। কেনার সময় নির্দিষ্ট প্রযুক্তিগত চুক্তি প্রাধান্য পাবে;
※ গ্যান্ট্রি মডেলের অনেক প্রকার রয়েছে। উপরেরগুলি আমাদের কোম্পানির কিছু মডেল। তালিকাভুক্ত নয় এমন স্পেসিফিকেশনের জন্য, অনুগ্রহ করে অফিসিয়াল ওয়েবসাইট দেখুন বা সংশ্লিষ্ট গ্রাহক ম্যানেজারের সাথে পরামর্শ করুন;
দ্রষ্টব্য 2460: 3-অক্ষ পাওয়ার এবং টর্ক FANUC সিস্টেমের উপর ভিত্তি করে। মিতসুবিশি এবং নিউ জেনারেশন সিস্টেমের বিস্তারিত ডেটার জন্য, অনুগ্রহ করে সংশ্লিষ্ট গ্রাহক ম্যানেজারের সাথে পরামর্শ করুন;
দ্রষ্টব্য 2461: ঐচ্ছিক BT50-190 স্পিন্ডল;
দ্রষ্টব্য 2462: যদি মডেলটি স্টকে না থাকে, তবে একই স্পেসিফিকেশনের HIWIN, Rexroth, THK প্রতিস্থাপন হিসাবে ব্যবহার করা হবে, এবং কোনও পৃথক বিজ্ঞপ্তি দেওয়া হবে না;
দ্রষ্টব্য 2463: X-অক্ষ এবং Y-অক্ষ 55মিমি লিনিয়ার রেল প্রস্থ দিয়ে সজ্জিত করা যেতে পারে;
দ্রষ্টব্য 2464: Z-অক্ষ একটি র্যাক দিয়ে সজ্জিত করা যেতে পারে;
