مركز تصنيع أفقي MH-800 بهيكل T مقلوب كلاسيكي، سرعة حركة سريعة 24000 مم/دقيقة، تفتق المغزل BT50، صندوق مسار / مسار خطي HMC
|
مركز تصنيع أفقي MH-800 بهيكل T مقلوب كلاسيكي، سرعة حركة سريعة 24000 مم/دقيقة، تفتق المغزل BT50، صندوق مسار / مسار خطي HMC
| مكان المنشأ | الصين |
| اسم العلامة التجارية | Guss |
| إصدار الشهادات | CE |
| رقم الموديل | م.ه-800 |
تفاصيل المنتج
نظام CNC:
فانوك
سرعة اجتياز سريعة:
24000 مم/دقيقة
قطع معدل التغذية:
1-10000 مم / دقيقة
قوة محرك 3 محاور:
3.0 كيلو واط
عزم دوران محرك ثلاثي المحاور:
36 نيوتن متر
حجم المنضدة:
1000 × 1000 مم
شروط الدفع والشحن
الحد الأدنى لكمية
1
الأسعار
قابل للتفاوض
تفاصيل التغليف
يتم اعتماد طرق تغليف مختلفة وفقًا لوسائل النقل المختلفة.
شروط الدفع
Western Union ، Moneygram ، t/t
وصف المنتج

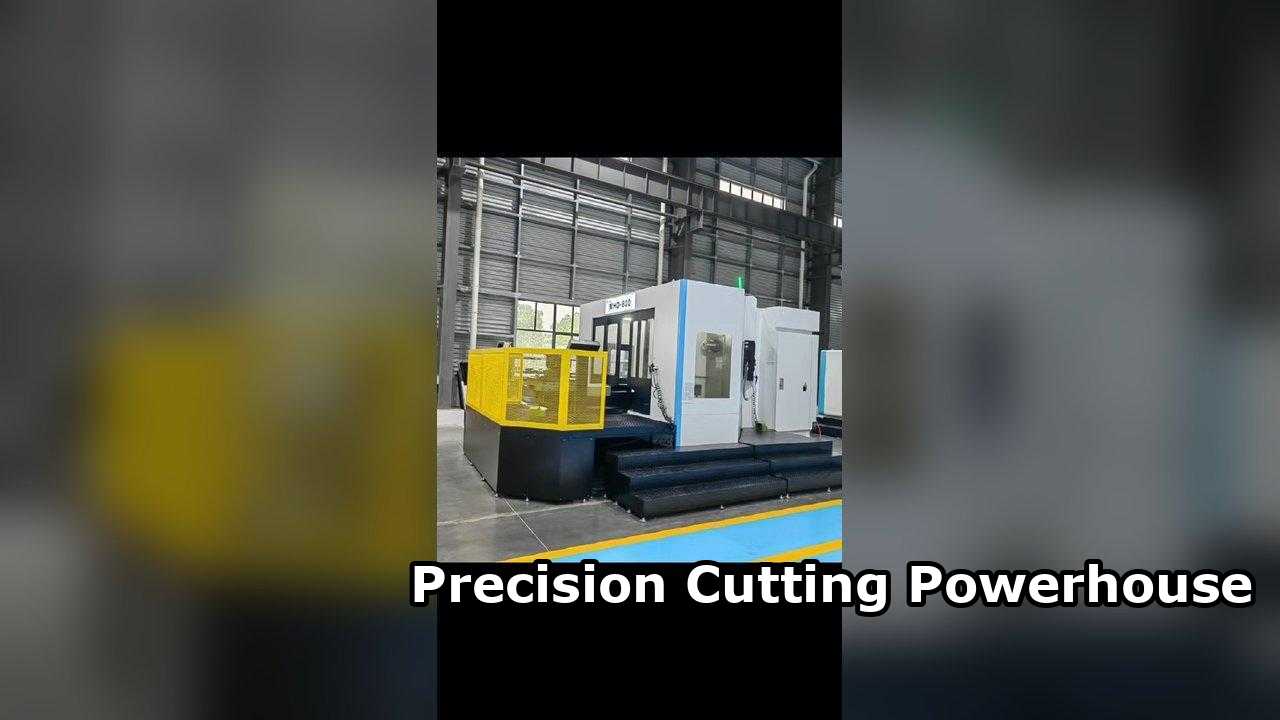

مراكز التشغيل الأفقية MH-800
نظرة عامة على المنتج
تُعد MH-800 مركز التشغيل الأفقي الرائد لدينا، والذي تم تصميمه داخليًا لتلبية المتطلبات الصارمة للتصنيع الصناعي الحديث. تم تصميم هذه الآلة بهيكل قاعدة متكامل على شكل حرف T مقلوب شائع عالميًا، مما يوفر توازنًا مثاليًا بين الصلابة والاستقرار وسهولة الصيانة.
سواء كنت تعمل في مجال تصنيع السيارات أو الدفاع أو صناعة القوالب الدقيقة، فإن MH-800 مصممة للتعامل مع الإنتاج متعدد الأصناف، والدفعات الصغيرة إلى المتوسطة من الأجزاء المعقدة على شكل صندوق بدقة لا مثيل لها.
أبرز النقاط الفنية الرئيسية
- تصميم هيكلي قوي: تتميز القاعدة بهيكل مغلق مربع الشكل مع مقاطع عرضية متناظرة متعددة الأضلاع ذات جدران رقيقة لتحقيق أقصى قدر من الاستقرار.
- تحكم عالي الدقة في الحركة: مجهزة بقضبان توجيه خطية دوارة مستوردة عالية التحميل لضمان الدقة طويلة الأمد وامتصاص الاهتزازات.
- استقرار حراري: استخدام براغي كروية دقيقة من الدرجة C3 من تايوان HENGLI/HIWIN مع أحمال مسبقة على كلا الطرفين للقضاء على فقدان الدقة الناتج عن التمدد الحراري.
- كفاءة الدفع المباشر: يتم توصيل محركات السيرفو للتغذية مباشرة بالبراغي الكروية لتقليل أخطاء النقل.
- إدارة سريعة للأدوات: تتميز بمخزن أدوات دائري آلي بـ 24 كامة مع وقت تغيير أداة يبلغ 2.9 ثانية.
ميزات المنتج
- هيكل كلاسيكي على شكل حرف T مقلوب
- قدرة قطع كبيرة وشديدة التحمل
- صلابة واستقرار فائقان
- دقة ممتازة وكفاءة استثنائية
المواصفات الفنية
| البند | الوحدة | MH-800 |
|---|---|---|
| النظام | نظام CNC | FANUC |
| سرعة الحركة السريعة | مم/دقيقة | 24000/24000/24000 |
| سرعة تغذية القطع | مم/دقيقة | 1-10000 |
| قوة دفع المحاور الثلاثة | كيلو واط | 3.0/3.0/3.0[ملاحظة ⑥] |
| عزم دوران دفع المحاور الثلاثة | نيوتن متر | 36.0/36.0/36.0[ملاحظة ⑥] |
| طاولة العمل | حجم فتحة T/مواصفات ثقب ملولب | 5-18-100/M16*24 ملولب |
| حجم طاولة العمل | مم | 800*800 |
| تقسيم طاولة العمل | درجة | 1[ملاحظة ⑦] |
| سرعة طاولة العمل | دورة في الدقيقة | 8.3 |
| أقصى قطر دوران لطاولة العمل | مم | 1600 |
| أقصى حمل لطاولة العمل | كجم | 1500 |
| السفر | حركة المحاور الثلاثة | مم |
| المسافة من مركز المغزل إلى سطح طاولة العمل | مم | 130-1230 |
| المسافة من أنف المغزل إلى مركز طاولة العمل | مم | 200-1300 |
| قوة المغزل | كيلو واط | 15-18.5 |
| أقصى سرعة للمغزل | دورة في الدقيقة | 6000 |
| فتحة تفتق المغزل | - | BT50 |
| النقل | قطر البرغي/الخطوة | مم |
| علامة تجارية/نوع/عرض السكك الحديدية الخطية | - | PMI Roller 55mm/55mm/55mm[ملاحظة ⑧] |
| كمية السكك الحديدية/كمية المنزلق | قطعة | 2-4/2-4/2-6 |
| سعة الأداة | قطعة | 24 |
| زاوية شد BT/BT8T | درجة | 45 درجة |
| أقصى قطر للأداة | مم | Φ110 (كامل)/Φ210 (أداة مجاورة فارغة) |
| أقصى طول/وزن للأداة | مم/كجم | 350/15 |
| وقت تغيير الأداة | ثانية | 2.2 |
| إزالة الرقائق التلقائية | - | ناقل لولبي + ناقل جنزيري |
| نظام تزييت تلقائي | - | تزييت بالزيت الرقيق |
| تبريد الخزانة | - | مبادل حراري |
| دقة تحديد الموضع (كامل السفر) | مم | 0.012/0.012/0.012/12 ثانية |
| دقة تحديد الموضع المتكرر (كامل السفر) | مم | 0.008/0.008/0.008/6 ثانية |
| تدفق الهواء/الضغط | - | تدفق 150 (لتر/دقيقة)/ضغط (6 بار) |
| الطاقة الإجمالية | كيلو واط | 35 |
| وزن الآلة | كجم | 15000 |
| الحجم الكلي للآلة (طول*عرض*ارتفاع) | مم | 3800*4600*3600 |
التكوين القياسي
- مخزن أدوات آلي
- ناقل رقائق من نوع جنزيري
- مبرد زيت المغزل
- تبريد داخلي للأداة
- مسدس مياه
- مسدس هواء
- ستارة هواء للمغزل
- رش حلقي للمغزل
- تزييت مركزي
- معالجة مصدر الهواء
- فصل الزيت عن الماء
- مبادل حراري
التكوين الاختياري
- نظام Mitsubishi/الجيل الجديد
- برغي مجوف
- تزييت بالشحم
- مكيف هواء للخزانة الكهربائية
- محور رابع
- محور خامس
- رفع العمود
- أدوات
- تثبيت
※ سيتم تحسين مظهر المنتج وتكوينه مع التطور التكنولوجي، ولكن لن يقل عن المتطلبات الفنية الحالية. لن نقوم بإخطارك بشكل منفصل. يرجى الرجوع إلى الاتفاقية الفنية وقت الشراء للحصول على التفاصيل.
ملاحظة ⑥: تعتمد قوة المحاور الثلاثة ودقة الدوران على FANUC. للحصول على بيانات مفصلة لأنظمة Mitsubishi والجيل الجديد، يرجى استشارة مدير المبيعات المعني.
ملاحظة ⑦: طاولة تقسيم اختيارية بدقة 0.001 درجة.
ملاحظة ⑧: في حالة نفاد المخزون، سيتم استخدام بدائل بنفس المواصفات مثل HIWIN و Rexroth و THK، ولن نقوم بإخطارك بشكل منفصل.
ملاحظة ⑦: طاولة تقسيم اختيارية بدقة 0.001 درجة.
ملاحظة ⑧: في حالة نفاد المخزون، سيتم استخدام بدائل بنفس المواصفات مثل HIWIN و Rexroth و THK، ولن نقوم بإخطارك بشكل منفصل.
